滚动信息2

摘要：本研究系统分析冷轧对铝合金板材力学性能的影响。通过对6061、7075及5系铝合金的冷轧实验，考察减薄率、晶粒结构、位错累积及织构形成对拉伸性能、屈服强度、硬度及断裂韧性的作用。结果表明，冷轧显著提高抗拉强度和硬度，同时降低延展性和韧性。

关键词：冷轧；铝合金板材；力学性能；微观结构

1冷轧工艺概述

1.1冷轧原理与工艺流程

冷轧是通过在室温条件下将铝合金板材在一对或多对工作辊之间施加压力，使板材厚度减薄并获得所需尺寸精度的塑性变形加工工艺[1]。加工过程中，板材经历连续的应力作用和塑性流动，晶格内位错数量迅速增加，材料发生应变硬化。常用工艺包括粗轧、中轧和精轧三个阶段，每一阶段均需要控制入口厚度、轧制速度和润滑条件，以保证板材表面质量和尺寸精度。

1.2冷轧率对铝合金微观结构的影响

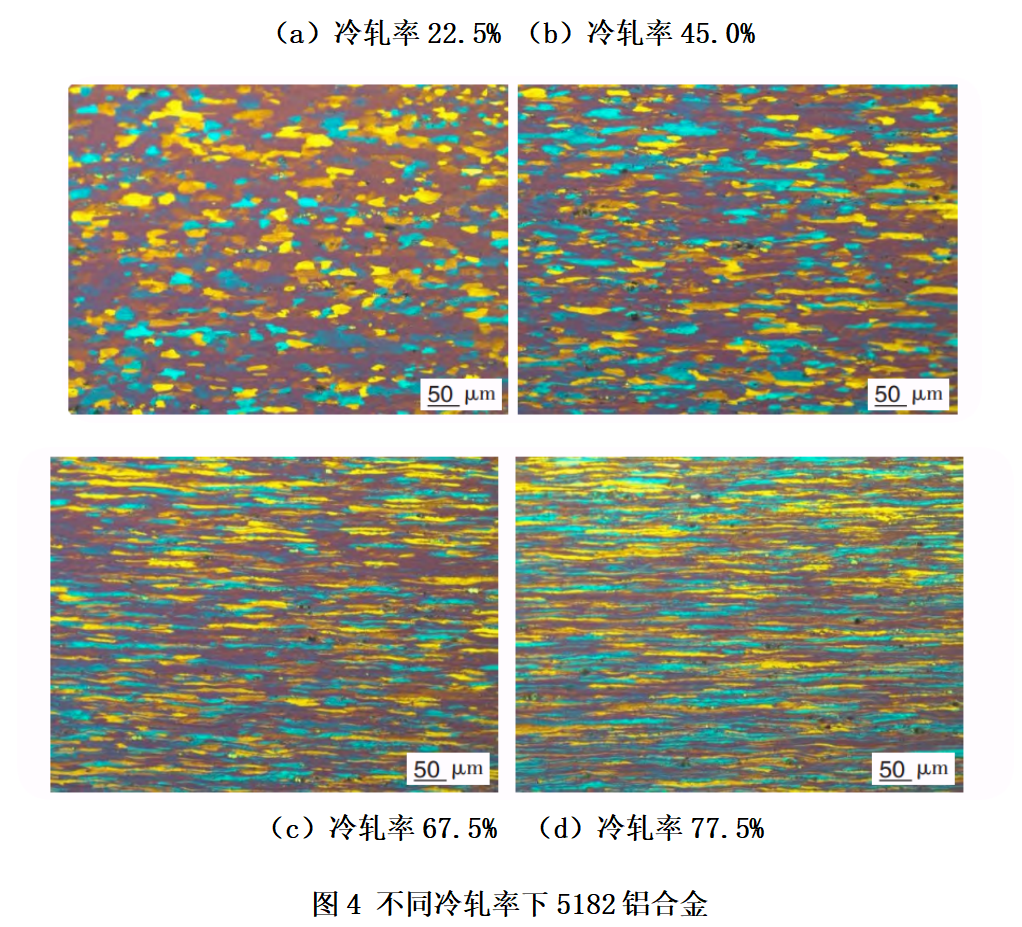

在冷轧过程中，随着冷轧率的提高，铝合金板材内部晶粒沿轧制方向发生显著塑性变形，晶粒形貌由原始等轴晶逐渐转变为沿轧制方向延展的纤维状或带状组织，晶界面积和晶界密度随之增加，以5182铝合金为例，如不同冷轧率下如图1。同时，晶粒内部位错迅速增殖并相互缠结，形成高密度位错胞、位错墙或位错网络结构，从而导致材料产生明显的加工硬化效应。上述微观组织变化共同决定了冷轧铝合金的强度、塑性及后续退火再结晶行为。

1.3影响冷轧效果的主要工艺参数

冷轧性能主要受板材温度、减薄率、轧制速度、润滑状态和退火间隔的影响。减薄率过大会导致表面缺陷和内部裂纹形成，轧制速度过高会产生温升和应力集中，润滑条件不当会增加摩擦阻力和板材表面粗糙度。板材初始组织和前道退火处理状态决定晶粒细化能力和应变硬化程度。多道次冷轧时，每道次厚度减薄量需精确计算，以确保材料微观结构均匀且力学性能达到设计要求。

2冷轧对铝合金力学性能的影响

2.1拉伸性能变化分析

冷轧过程中铝合金板材的拉伸性能呈现应变硬化特征，随厚度减薄率增加，抗拉强度逐步提升。例如6061铝合金板材在冷轧50%减薄后，抗拉强度可由原始的280兆帕增加至约380兆帕，而断后伸长率由20%下降至约12%。这种变化主要来源于晶粒沿轧制方向拉伸形成带状织构和位错密度显著增加。微观分析显示，细小的晶粒和高密度位错网络限制了晶体滑移，增强了材料承载能力，但同时降低了塑性。拉伸性能变化受冷轧温度控制和减薄速率影响明显，过高的轧制速度可能导致局部应力集中和拉伸不均匀。

2.2屈服强度及硬度演变

冷轧对铝合金的屈服强度和表面硬度具有显著提升作用，尤其在多道次轧制中表现明显。以7075铝合金为例，经过30%减薄后，屈服强度可由原始的320兆帕升至约410兆帕，同时布氏硬度由95提升至约135。硬化过程主要受晶粒细化、位错堆积及析出相重新分布影响。冷轧引起的晶粒拉长和织构形成使材料在轧制方向上屈服行为增强，而厚度方向可能存在应力梯度。冷轧道次设计和间隙控制对屈服强度的均匀性起到关键作用，润滑不充分还可能造成表面硬化不均和微裂纹。

2.3断裂韧性与延展性研究

冷轧板材的断裂韧性和延展性通常随减薄率提高而下降。以5系铝合金板材为例，在40%冷轧减薄后，断裂韧性指数由原始45兆帕·平方根米下降至约28兆帕·平方根米，伸长率从18%降低至约10%。位错密度增加和晶粒带状化使裂纹萌生容易且沿轧制方向扩展速度加快。微观分析显示，冷轧后析出相沿晶界分布趋向连续，局部应力集中加剧了脆性断裂倾向。控制冷轧减薄率、分次退火以及轧制温度可以在一定程度上缓解韧性下降，同时保持材料的工程承载能力和尺寸精度[2]。

3微观结构与性能关系

3.1晶粒细化与应变硬化机制

冷轧使铝合金板材厚度方向晶粒显著细化，6061铝合金初始晶粒约25微米，经过50%减薄后厚度方向晶粒缩小至6至8微米，同时沿轧制方向拉长形成带状晶粒结构。晶界数量增加阻碍位错运动，引起应变硬化，材料屈服明显提高，抗拉强度增加。多道次冷轧配合间歇退火可调控晶粒尺寸和均匀性，改善厚度方向塑性梯度。透射电子显微观察显示，晶粒内部位错交织形成网状结构，提供强度提升的微观基础，带状晶粒织构增强了材料沿轧制方向的强度表现。

3.2位错密度与力学性能关联

冷轧过程中，位错在晶粒内部快速累积并交织形成网络，提高材料屈服强度并增强局部硬化。7075铝合金在30%减薄后显示厚度中间层位错密集，表面位错相对较少，形成明显厚度梯度。位错与析出相相互作用限制晶体滑移系统活动，提高材料承载能力，但同时降低延展性。位错分布与厚度方向及轧制方向应力状态相关，直接影响裂纹萌生和扩展路径，决定材料在工程应用中不同方向的力学响应和局部塑性行为。

3.3晶体取向及各向异性分析

冷轧引起铝合金板材形成显著织构，晶粒沿轧制方向排列，导致明显各向异性。以5系铝合金为例，50%减薄后，主要晶面沿轧制方向取向优先，轧制方向拉伸强度比横向高约15%至20%[3]。厚度方向晶体取向梯度产生力学性能分布不均，横向韧性和延展性较低。电子背散射衍射分析显示织构类型和分布与局部应变及裂纹萌生位置相关，为多道次冷轧工艺设计提供参考。控制减薄率和退火参数可以调节织构发展，实现性能分布优化。

4结束语

研究表明，冷轧通过晶粒细化、位错累积和织构发展显著增强铝合金板材的抗拉强度和硬度，同时降低延展性和韧性。不同减薄率和退火处理方案可调控性能梯度，实现强度与塑性间的优化平衡。微观结构分析揭示性能变化的内在机制，为冷轧工艺设计、材料选择及工程结构应用提供科学依据，并为高性能铝合金板材工业化生产提供参考数据。

参考文献

[1]丁力群,孙中国,吴建新,等.冷轧率对5182铝合金板材力学性能与组织的影响[J].铝加工,2026,(01):60-64.

[2]黄文辉,廖贵朗,黄祖炎,等.冷轧加工率对5052-O铝合金板材组织和力学性能影响[J].轻合金加工技术,2023,51(10):37-41.

[3]黄建航.退火及冷轧对5059铝合金组织及耐晶间腐蚀性能的影响[D].东北大学,2023.

郭浩杰、汤文卓、李文甜

商丘阳光铝材有限公司
