摘要：随着广播电视传输技术的快速发展，高山台站作为信号覆盖的核心节点，其安全播出面临多信号源整合、设备老化、环境复杂等挑战。本研究结合高山台站铜山岭台安全播出工作实践，围绕无线数字电视发射机、广播发射机、多源信号（微波/卫星/光纤）及电源系统的运维现状，提出智能化监测、故障诊断算法优化及节能降耗方案。通过构建多维度监测体系、完善应急响应机制，实现设备故障率降低80%、能耗减少20%，为高山台站优质安全播出提供解决方案和方法。

关键词：安全播出；设备维护；系统优化；广播电视工程；高山台站

引言：广播电视安全播出是保障舆论导向与公共服务的基础。高山台站因地理位置特殊，存在人员技术水平参差不齐，设备运维难度大、信号源复杂（微波、卫星、光纤混合传输）、电力供应不稳定等问题[1][3]。据统计，我国高山台站年均停播事故中，60%由设备故障引起，30%源于供电异常。因此，研究设备维护与系统优化对提升安全播出质量至关重要。本研究结合高山台站铜山岭台实际案例，从所遇问题和实践成果出发提出改进策略，助力行业优质安全播出。

1.安全播出技术现状与问题分析

1.1技术现状

1.1.1信号源多样性

为保障安全播出，微波、卫星、光纤三种信号源的使用基本覆盖高山台站。微波信号建设成本低，易受天气干扰；卫星信号覆盖范围广，存在时延；光纤传输带宽大、稳定性高，依赖物理线路稳定性。多源混合需要智能信号调度机制和集成监测[4]。

1.1.2发射设备特性

地面数字电视广播发射机（如成都德芯DUT8313）的模块化设计需定期维护；不同频率广播发射机系统对机房资源、天线数量和铁塔空间的过多占用，需要整合优化，提升维护便利性。

1.1.3电源系统配置

传统模式下的“市电+柴油发电机”供电模式，无法消除主备电源切换间隙，并保障广播电视发射系统正常运行、零秒停播。

1.2现存问题

1.2.1监测盲区

传统轮巡监控依赖人工，路线规划不合理、重复巡检，传统监控设备不具备明显预警报警响应等。

1.2.2维护效率低

设备维护周期固定，缺乏预测性维护手段。

1.2.3 能耗过高

为保障发射机工作环境导致过高耗能、发射机待机能耗占总量20%。

2.关键技术实现路径

2.1智能化监测系统设计

2.1.1多信号源智能切换机制

采用博汇公司“TS301智能型三选一码流切换卡”：TS301系统主要完成主备辅三路信号丢失、同步丢失、PID丢失和PID解扰失败时的码流切换和节目替换，设定多源信号（主路：微波/备路：卫星/辅路：光纤），自动切换的逻辑：主备辅优先级依次降低：主有问题切换到备，备有问题切换到辅；较低优先级有问题时，使能自动恢复开关后可以自动切回到主路[7]。

2.1.2多信号源集成监测

构建“信号源-传输链路-发射端”全流程监测：采用博汇公司“TrinityAres-Display_v7.5多画面智能监测报警系统。系统支持黑场、静帧、视频丢失、视频解码异常、彩场、彩条、台标丢失、视频加扰等视频故障，支持音频丢失、音量过高、音量过低、音频加扰等音频故障检测。根据机房值班、运维实际情况，可以制定语音、边框、日志、短信等报警管理机制[6]。

2.2设备状态预测性维护

2.2.1关键参数确定

发射机的关键参数直接影响广播电视信号的发射质量与设备安全，主要包括发射功率、频率稳定度、驻波比、功放模块温度等。发射功率决定信号覆盖范围，驻波比反映发射系统的匹配程度，过高的驻波比会导致功率反射，损坏发射机；功放模块温度过高则可能引发设备故障[2][5]。

UPS（不间断电源）的正常模式和电池模式下的工作电压数据、电池供电时长、电池内阻、电压。

柴油发电机的油压、启动时间、蓄电池初始状态电压和工作状态电压。

2.2.2关键数据采集

巡检人员以设备位置，重要程度、故障概率等为最优巡检路线，记录关键参数信息。

2.2.3数据异常预警

通过智能监测预警、日常巡检采集的异常数据，比对各设备历史运行数据，预测故障概率并制定维护计划。

2.3调频广播发射系统优化

2.3.1技术方案优化

采用射频多工技术方案，通过定制带通滤波器组，利用滤波器的频率选择性实现信号合并与隔离。实现不同频率调频信号合并到同一传输系统中，减少天线数量和铁塔空间占用，提升维护便利性[3]。

2.3.2空间环境优化

定制机柜存放发射机，广播设备及其相关系统。有效加强物理防护、环境控制、维护优化，提升设备运行效率和生命周期，满足广播电视发射机房的安全规范。

2.4应急响应机制优化

2.4.1三级电源无缝切换

采用“市电（10kV专线）+柴油发电机（×2）+UPS（不间断电源）”供电模式：市电（主供电源）和柴油发电机（主备冗余），市电中断后，UPS（选用华为UPS5000-A系列）从主路市电优先切换电池模式供电（消除切换间隙+净化电能，切换时间≤4ms），UPS电池模式供电时长达2、3个小时，待应急响应启用柴油发电机并接入整个供电系统后，UPS从电池模式自动切换回主路供电，有效避免播出中断。市电和柴油发电机采用双电源自动切换开关，市电到来，可自动切换到市电，可关闭柴油发电机[8]。

2.4.2故障自愈系统

发射机主备机自动倒换：采用双机热备+冷备模式，故障时切换时间≤2秒。

2.5节能降耗方案

2.5.1发射机动态功率调节

根据负载需求调整输出功率，夜间低负载时段降低功率，节能降耗，延长功放模块、风机使用寿命，年节电约20%。

2.5.2机房环境智能管控

安装温湿度传感器联动空调系统，湿度超过70%自动启动除湿，温度超过35℃自动启动制冷，能耗降低18%。

3.实践案例与效果评估

3.1案例背景

高山台站铜山岭台海拔960米，配备2台成都德芯DUT-8313（1kw）发射机、1台成都德芯DUT8322（300w）发射机、1台CDR广播发射机、1台调频广播发射机，3路信号源（微波2路、卫星2路、光纤1路）。两套调频广播、一套CDR广播,占据两座铁塔、两副天线、发射机房资源。亟需通过技术方案优化资源，提升维护便利性。信号源质量面临不同情况下挑战，例如极端天气或雷击导致微波信号中断，动物破坏或施工挖断光纤，自然因素或接收天线故障导致卫星信号中断。供电系统会遇到市电临时检修，极端冰冻天气导致断电等。如何在复杂多变问题下，保证高质量安全播出？既需要值班人员熟练的应急处理能力，也需要智能化监测和设备自动化应急响应的辅助。

3.2实施过程

3.2.1信号源管理升级

采用博汇科技TS301系统，完成主备辅（主路：微波/备路：卫星/辅路：光纤）三路信号及时切换（响应时间≤1s）。

3.2.2监测系统升级

部署博汇科技多画面智能监测报警系统，值班员转型“监测+决策”，减少“人工设备轮巡”次数，人机互补技能，达到实时监测，及时发现问题并应急处置。

3.2.3调频广播系统升级

采用射频多工技术方案，将94.8MHz和87.5MHz两路不同频率的调频广播信号合并到同一天线发射，实现资源共享与高效传输。

3.2.4供电安全保障

采用“市电（10kV专线）+柴油发电机（×2）+UPS（不间断电源）”供电模式，有效分离生活区和工作区用电，UPS（不间断电源）消除工作区切换间隙，蓄电池支撑持续供电≥2小时，做到零秒停播。

3.2.5维护流程优化

采用预测性维护机制，从“故障响应”转向“失效前干预”。有效防范故障漏检前提下，减少了日巡重复工作次数； 有效监测设备健康度，减少停播事故，降低固定周期维护成本。

3.2.6能耗管理

启用UPS电源管理，提高设备供电效率；发射机动态功率调节，与机房环境智能管控。

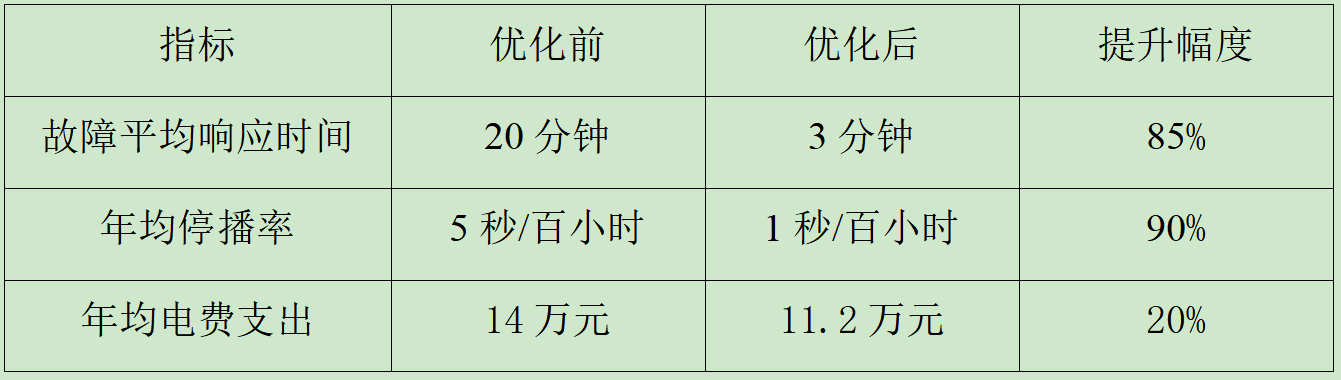

3.3效果评估

结论与展望

本文通过整合多源信号和电源应急响应机制、广播发射系统资源优化、智能化监测、预测性维护及节能技术，有效提升高山台站安全播出水平。未来可引入5G远程运维、数字孪生技术，实现“无人值守”管理模式。建议行业加强标准化建设，推动跨平台数据共享，进一步降低运维成本。

参考文献

[1]. 关亚林。广播电视监测技术 [M]. 北京：中国传媒大学出版社，2015.

[2]. 周松林，李衍奎，方德葵。地面数字电视 [M]. 北京：中国广播影视出版社，2017.

[3]. 段永良，邢艳芳，周洪萍，等。现代广播电视发射技术 [M]. 北京：人民邮电出版社，2014.

[4]. 黄晶。网络数字化广播电视技术的优势及发展研究 [J]. 数字传媒研究，2023,40 (07):20-22.

[5]. 成都德芯数字科技股份有限公司。地面数字电视系统实用技术手册 [Z]. 成都：成都德芯数字科技股份有限公司，2021.

[6]. 北京市博汇科技股份有限公司. TrinityAres-Display_v7.5 多画面智能监测报警系统用户手册 [Z]. 北京：北京市博汇科技股份有限公司，2021.

[7]. 北京市博汇科技股份有限公司. TS301 智能型三选一码流切换卡用户手册 [Z]. 北京：北京市博汇科技股份有限公司，2021.

[8]. 华为技术有限公司。华为 UPS5000-A-30kVA,40kVA,80kVA 用户手册 [Z]. 深圳：华为技术有限公司，2020.

王志强

永州市铜山岭电视调频转播台
